钻杆振动试验平台

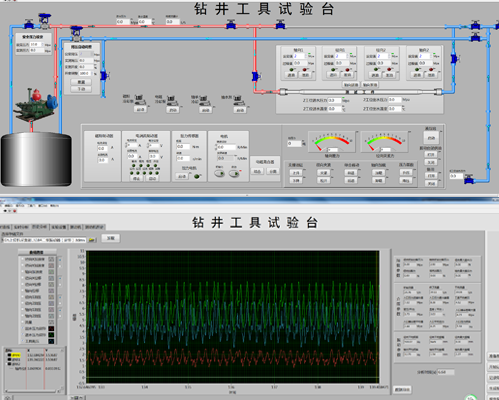

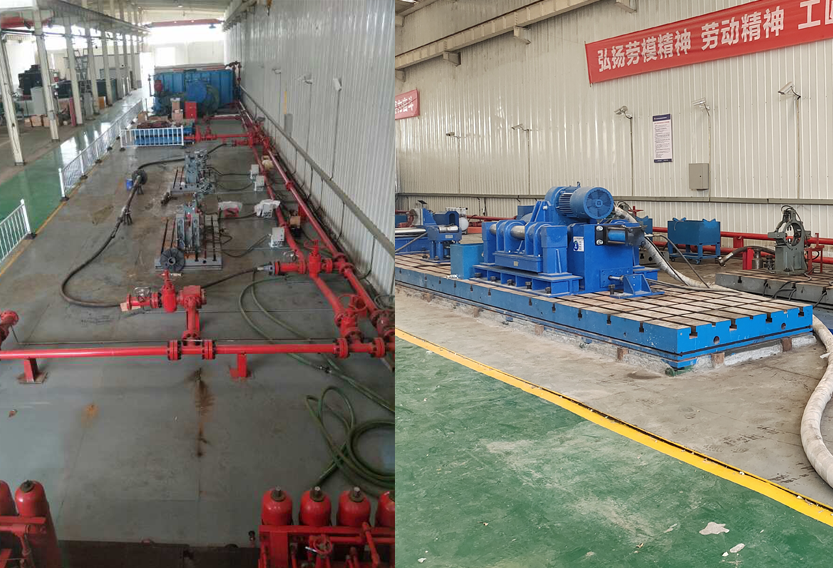

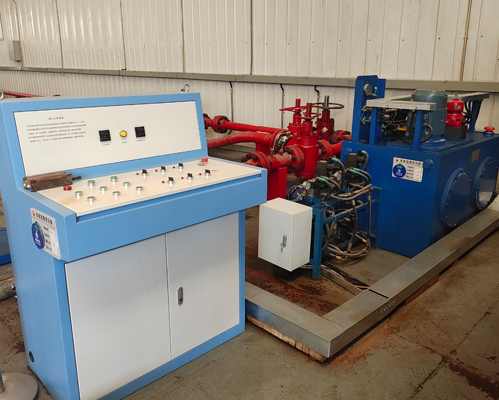

试验台主机包括分水总成、钻具固定机构、钻具推拉机构、底座、液压系统、实验工装等部件。

分水传动总成的作用是将钻具输出动力经联轴器传至转矩转速传感器，同时将钻具主轴内控中液体引出构成循环通道，另外还将流过钻具轴承内墙的少量泄露液体引出至专用水箱内，对水箱液位进行测量与流量测量相互对比印证，得出真实泄漏量。

钻具推拉机构由1套横向作用的装置构成，在推拉油缸作用下，整体可沿台架纵向移动，实现钻具接头与分水传动总成主轴的对接。

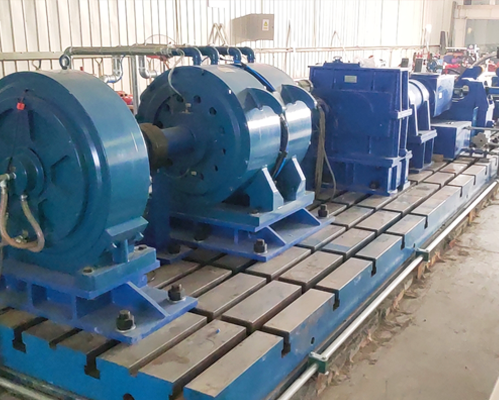

加载系统两类加载装置：电涡流制动器和磁粉制动器。电涡流制动器在激励电流一定时，制动扭矩随转速的增加而增加，而螺杆钻具有扭矩越大转速越低的特性，虽然通过改变激励电流可以调节制动扭矩，但在钻具低速大扭矩工作段，电磁涡流制动器不能产生足够的制动扭矩，必须在钻具输出端与制动器输入端增加一套加速装置，增大器制动扭矩。对于钻具制动情况（转速为0）则不能实现有效加载。磁粉制动器的制动扭矩只与激励电流有关，而与转速无关，激励电流越大，阻力矩越大。系统中将电磁制动器和磁粉制动器串联使用，满足钻具从空载运转至完全制动工况性能测试的需要。
